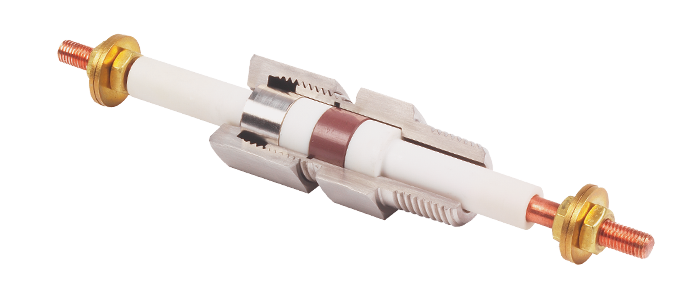

Elektrode klemkoppelingen
Deze druk-/klemkoppelingen worden met een geïsoleerde elektrode voor hoogspanning en hoogvermogen draaddoorvoering geleverd. Verkrijgbaar met verschillende elektrode afmetingen. Uitvoeringen met nikkel of roestvaststaal elektroden zijn op aanvraag leverbaar. Bovendien leverbaar in niet gemonteerde toestand of zonder elektrode. Twee uitvoeringen zijn beschikbaar: de eerste is met zachte isolatoren en keramiek isolatoren tot 2000V DC bij 200A. Deze dichtingen kunnen verwijderd worden en voor hermontage van nieuwe dichtingen voorzien worden. De tweede uitvoering gebruikt PTFE wat als dichting en isolator fungeert. Te gebruiken tot 8000V DC bij 200A maximaal. Voor de keuze van het voor u meest geschikte dichtingsmateriaal gelden de volgende richtlijnen:
Neopreen - temperatuurbereik -40ºC tot +90ºC
Neopreen heeft de weerstandscapaciteit van natuurlijk rubber, echter is het bestandiger tegen olie, benzine, ozon, weerinvloeden en hitte. Neopreen heeft een uitstekende vormstabiliteit, is een middelmatige elektrische isolator en kan in de meeste gevallen vaker gebruikt worden.
Viton - temperatuurbereik -40ºC tot +225ºC
Viton behoud zijn mechanische eigenschappen ook bij hoge temperaturen. Bestand tegen olie, benzine en bijtende industriële chemicaliën. In de meeste gevallen meerde malen te gebruiken.
PTFE - temperatuurbereik -200ºC tot +250ºC
Het minst gasdoorlatend, bezit een natuurlijk glijdcapaciteit, en heeft een geringe klemcapaciteit. In de meeste gevallen meerdere malen te gebruiken.
Lava - temperatuurbereik -200ºC tot +380ºC
Lava heeft een gering thermisch coëfficiënt, is een goede elektrische isolator, en wordt bij het aandraaien in de isolator poedervormig. Licht poreus voor lichte gassen en dampen. Niet geschikt voor vacuümtoepassingen. Niet her te gebruiken. Een uitvoering met een RVS elektrode tot 870⁰C is op aanvraag verkrijgbaar, Neem contact met ons op voor meer informatie.
- Dichting voor enkel elektroden
- Voor druktoepassingen in gassen en niet geleidende materialen
- Voor druktoepassingen tot 550bar, afhankelijk van het dichtingsmateriaal
- Ideaal voor vacuümtoepassingen tot 6.67 x 10-4 Pa (6.67 x 10-6 mbar) bij het gebruik van neopreen, viton of PTFE. Lava dichtingen zijn niet voor vacuümdoeleinden geschikt
- Elektrodeeinden met schroefdraad met moeren en revetten voor aansluiting met kabelvorken en kabelogen
- Elektroden worden door de klemkoppelingen niet geplet, waardoor ze verschoven of gewisseld kunnen worden
- Typische toepassingsgebieden voor deze klemkoppelingen zijn druk en vacuümtoepassingen in procesindustrie, energiegewinning, farmaceutische industrie, halfgeleiders fabricatie en staalproductie
- Toelaatbaar tot in de besteltabellen aangegeven drukken (gemiddeld bij 20ºC met een roestvaststalen pijp als doorvoering). Wij raden aan deze klemkoppelingen enkel door gekwalificeerd vakpersoneel te laten monteren.
- Roestvaststalen draadbussen zijn als toebehoren leverbaar
- Alle koppelingen worden gesmeerd geleverd. Een 10ml verpakking smeermiddel is verkrijgbaar voor het smeren van schroefdraad en wartels op een later tijdstip
- Klemkoppelingen met andere draadsoorten op zijn aanvraag leverbaar
- 316L behuizing (en zitting indien van toepassing). Geleider en kap in 303 of 304; alumina isolatoren
- Meer informatie en afmetingen op aanvraag te verkrijgen
De volgende uitvoeringen zijn leverbaar:
| Art. Nr. |
Product |
1 - 9
|
10 - 19
|
20+
|
Kopen |
| 941-657 |
40 A Last - 1/4" BSPT - 550 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 941-663 |
95 A Last - 1/2" BSPT – 400 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 941-672 |
200 A Last - 3/4" BSPT - 150 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
| 940-657 |
40 A Last - 1/4" NPT - 550 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 940-663 |
95 A Last - 1/2" NPT – 400 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 940-672 |
200 A Last - 3/4" NPT - 150 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
| Art. Nr. |
Product |
1 - 9
|
10 - 19
|
20+
|
Kopen |
| 941-683 |
40 A Last - 1/4" BSPT - 350 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 941-689 |
95 A Last - 1/2" BSPT – 150 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 941-698 |
200 A Last - 3/4" BSPT - 150 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
| 940-683 |
40 A Last - 1/4" NPT - 350 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 940-689 |
95 A Last - 1/2" NPT – 150 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 940-698 |
200 A Last - 3/4" NPT - 150 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
| Art. Nr. |
Product |
-
|
1 - 9
|
-
|
10 - 19
|
-
|
20+
|
Kopen |
| 941-729 |
40 A Last - 1/4" BSPT - 600 bar |
|
|
|
|
|
|
Toevoegen
|
| 941-735 |
95 A Last - 1/2" BSPT – 450 bar |
|
€ 205,00 |
|
€ 187,00 |
|
€ 171,00 |
Toevoegen
|
| 941-744 |
200 A Last - 3/4" BSPT - 200 bar |
|
€ 328,00 |
|
€ 299,00 |
|
€ 274,00 |
Toevoegen
|
| 940-729 |
40 A Last - 1/4" NPT - 600 bar |
|
€ 148,00 |
|
€ 135,00 |
|
€ 123,00 |
Toevoegen
|
| 940-735 |
95 A Last - 1/2" NPT – 450 bar |
|
€ 205,00 |
|
€ 187,00 |
|
€ 171,00 |
Toevoegen
|
| 940-744 |
200 A Last - 3/4" NPT - 200 bar |
|
€ 328,00 |
|
€ 299,00 |
|
€ 274,00 |
Toevoegen
|
| Art. Nr. |
Product |
1 - 9
|
10 - 19
|
20+
|
Kopen |
| 941-755 |
40 A Last - 1/4" BSPT - 80 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 941-761 |
95 A Last - 1/2" BSPT - 80 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 941-767 |
200 A Last - 3/4" BSPT - 40 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
| 940-755 |
40 A Last - 1/4" NPT - 80 bar |
€ 148,00 |
€ 135,00 |
€ 123,00 |
Toevoegen
|
| 940-761 |
95 A Last - 1/2" NPT - 80 bar |
€ 205,00 |
€ 187,00 |
€ 171,00 |
Toevoegen
|
| 940-767 |
200 A Last - 3/4" NPT - 40 bar |
€ 328,00 |
€ 299,00 |
€ 274,00 |
Toevoegen
|
